Paso 1.

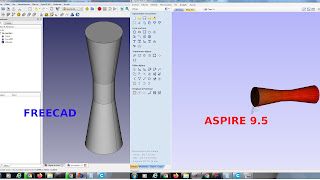

Crear diseño 3D en Freecad (o cualquier programa similar)
Paso 2.

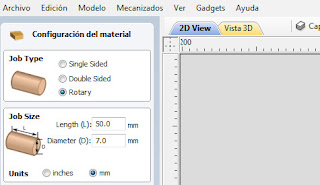

Crear nuevo documento en Aspire 9.5, elegir tipo de trabajo; «Rotary»
Abrir STL y procesar. Desbaste y acabado
Paso 3.
Conectar motor de Eje rotatorio en Eje Y. Determinar los pasos por mm para el torno.
 |
||||
Cada paso el motor gira 1.8°, una vuelta completa son 360°, 360/1.8 = 200 pasos necesarios para dar la vuelta.
+
|
Ahora debemos calcular la circunferencia del material. La fórmula es (2 * π * r). En nuestro ejemplo sería 2 * 3.1416 * 31 = 194.779
Para hallar los pasos/mm basta dividir 6400 / 194.779 = 32.857
Paso 4
Agrega comando M92 Y32.857 al archivo GCODE
 |
| El valor será el que hemos calculado en el paso anterior |
Paso 5
Enviar trabajo a CNC
