INSTALACIÓN
- Paso 1: Descargar e instalar Blender 4.2.3 Click para descargar

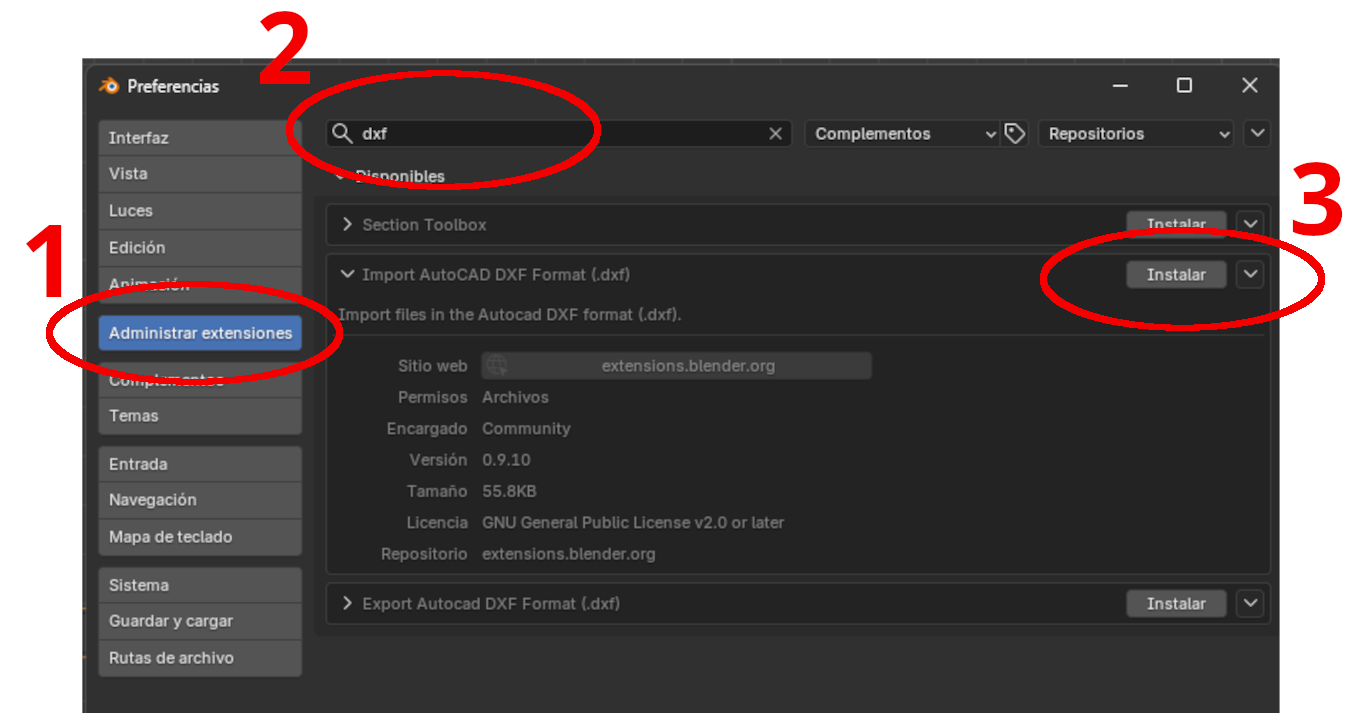

- Paso 2: Agregar extensión: Import AutoCAD DXF Format (dxf)
- Paso 3: Descargar (aqui) e instalar Extensión para generar GCode en Blender
USO

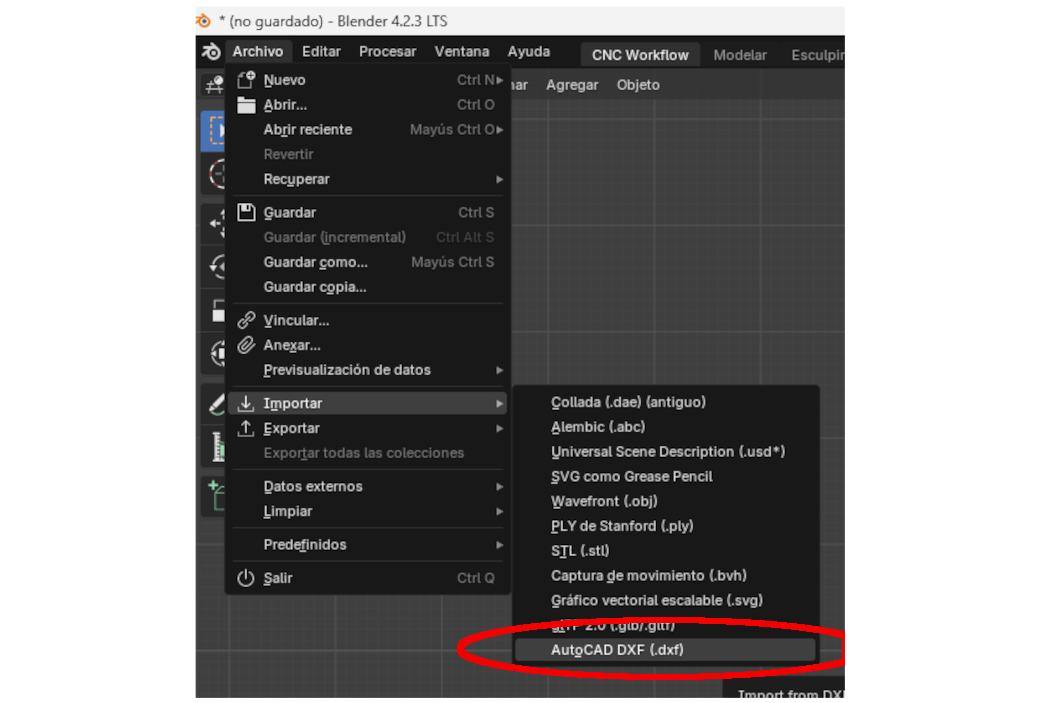

- 1. Importar DXF
- 2. Definir parámetros: Diámetro de la fresa y Z seguro

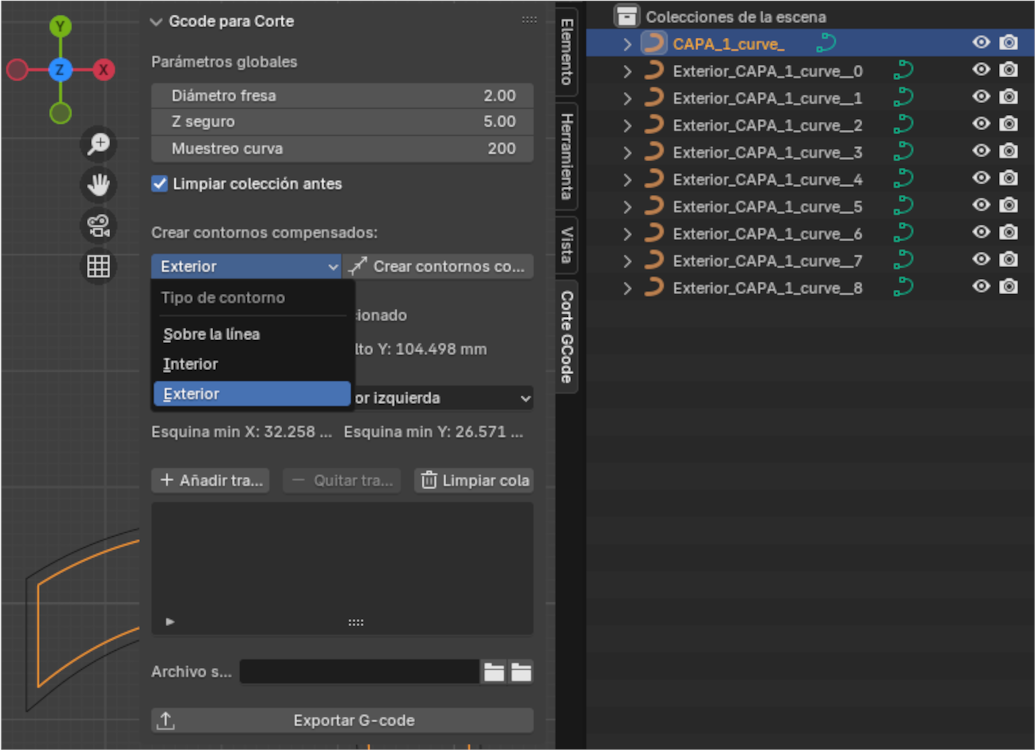

- 3. Crear contornos compensados: Esta opción la utilizamos para separar todos los vectores del dibujo importado y si requerimos que el corte sea por dentro, sobre o por fuera de la línea del dibujo. En la sección colección de escena podremos ver los contornos compensados que se han creado
- 4. Añadir corte: Seleccionar los dibujos que vamos a cortar. Para seleccionar varios, mantener presionada la tecla Ctrl en el listado de elementos o Shift directamente sobre los dibujos.

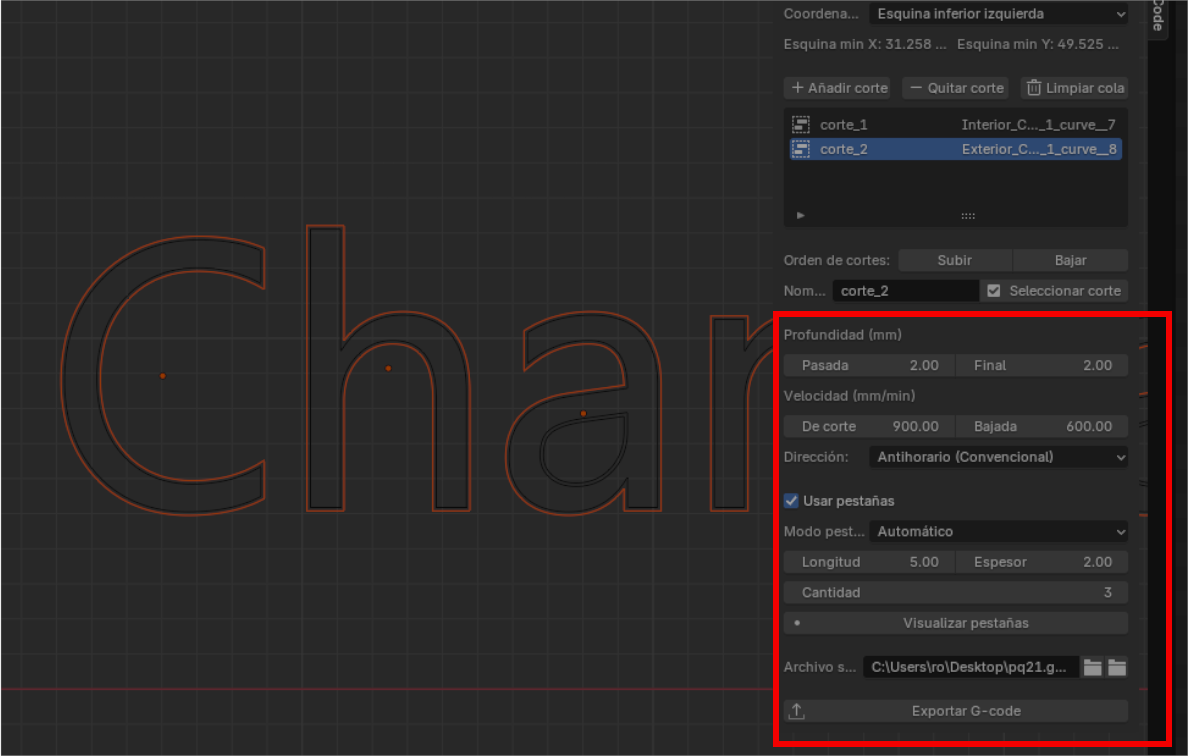

- 5. Definir parámetros: Una vez que se añada un corte, aparecerán todas las opciones para establecer los parámetros; profundidad final, por pasada, velocidad, etc. Además elegimos si queremos que tenga pestañas, la cantidad y la longitud, el espesor debe ser igual a la profundidad por pasada. Se puede agregar varios cortes y establecer el orden

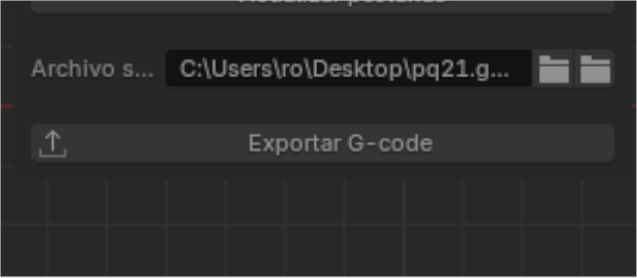

- 6. Exportar Gcode: Elegir ubicación y definir nombre
